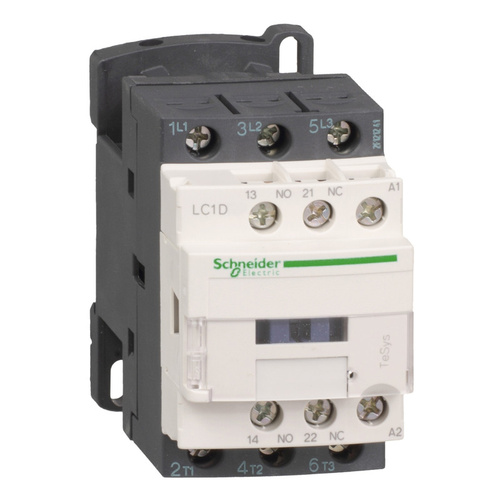

کنتاکتور 18 آمپر اشنایدر مدل Lc1d18m7

کنتاکتور اشنایدر با کد فنی LC1D18M7 از جمله کنتاکتورهای سریTeSyse D اشنایدر است. از این کنتاکتور به منظور کنترل موتور و بار اهمی استفاده می شود. این کنتاکتور سه پل دارای سه کنتاکت NO است که ترکیب کنتاکت های کمکی آن به صورت 1NO+1NC است.این کنتاکتور قابل بهره برداری در مصارف با استانداردهای AC-1 , AC-3 , AC-4 است. مطابق با استاندارد AC-3 جریان کاری این کنتاکتور، 18 آمپر و ولتاژ کنترلی یا ولتاژ تغذیه بوبین، 220 ولت AC است. رنج ولتاژ عملکردی این کنتاکتور برای مدار قدرت در حالت DC برابر با 300 ولت و در حالت AC برابر با 690 ولت در رنج فرکانسی 25 تا 400 هرتز است. جریان حرارتی در هوای آزاد این کنتاکتور، 32 آمپر برای مدار قدرت و 10 آمپر برای مدار سیگنالینگ یا فرمان (هر دو در دمای 60 درجه سانتی گراد) تعریف شده است. همچنین رنج جریان عملکردی آن 18 آمپر در 440 ولت AC در مصارف AC-3 و 32 آمپر در 440 ولت AC در مصارف AC-1 است. ولتاژ عایق نامی آن مطابق با استاندارد IEC 60947-4-1 برای مدارهای قدرت برابر با 690 ولت و برای مدارهای فرمان طبق استاندارد IEC 60947-1 نیز همین مقدار ذکر شده است. همچنین ولتاژ ضربه نامی آن طبق استاندارد IEC 60947 برابر با 6kV است.
